果てしない欲棒? グランドプレーンアンテナを設置したい。

2018年12月13日 正午の月齢:6.2  月名:七日月  潮汐:小潮 月齢:6.2[七日月] 潮汐:小潮
6か月前に投稿 | アマチュア無線 | コメントはありません

この記事を読むのに必要な時間の目安: 3分ぐらい

さて、黒塗りしたマストにアンテナを取り付けていきましょう。まずは金具の取り付け。

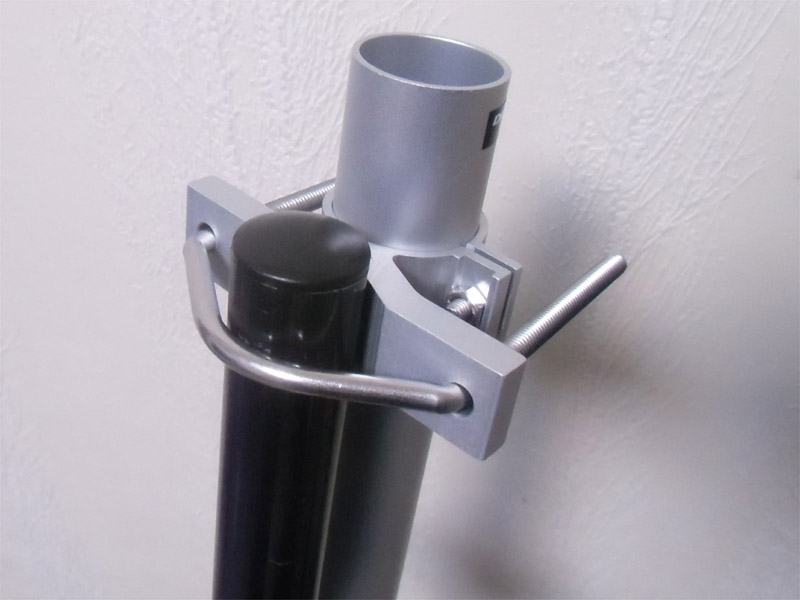

マストに取付金具をつける

ところで「適合マスト径(mm):φ30〜φ62」と書いてあったので25.4mmで大丈夫かなという心配はあったのですが、このように無事に止まりました。ネジ山が足りなければダイスを買ってくるか、ワッシャーを数枚噛ませるか、マストの周りに何かを巻くか考えていたのですが、心配はいらなかったようです。

25.4mm径でも固定できた

次はアンテナ本体に同軸ケーブルのM型コネクタをつなぎます。

M型コネクタの取り付け

防水のため自己融着テープ日東No.15を巻いていきます。

自己融着テープを巻く

コネクタ全体がブチルゴムで包まれたので、ビニールテープでさらに防水します。

ビニールテープを巻く

アンテナマストに取り付けた金具とアンテナ本体をつなぎます。意外と金具との接触幅が狭くて、しかもネジ2本での固定なので、「耐風速:60m/sec.」というのが信じられないのですが、まぁ大丈夫なんでしょう。

1 2 3
